মধ্যে নির্বাচন করা a উল্লম্ব মোটর , ক একক ফেজ মোটর , কnd a তিন ফেজ মোটর শিল্প সরঞ্জাম নির্বাচনের সবচেয়ে ফলপ্রসূ সিদ্ধান্তগুলির মধ্যে একটি - এবং এটি ভুল হওয়ার অর্থ নষ্ট শক্তি, অকাল ব্যর্থতা এবং ব্যয়বহুল ডাউনটাইম হতে পারে। সংক্ষিপ্ত উত্তর: উল্লম্ব মোটরs তাদের মাউন্টিং ওরিয়েন্টেশন দ্বারা সংজ্ঞায়িত করা হয় এবং পাম্প এবং কুলিং টাওয়ারের মতো শ্যাফ্ট-ডাউন অ্যাপ্লিকেশনগুলিতে ব্যবহৃত হয়; একক ফেজ মোটর কম শক্তির আবাসিক এবং হালকা বাণিজ্যিক ব্যবহারের জন্য উপযুক্ত; এবং তিন ফেজ মোটরs ভারী শিল্প অপারেশন জন্য উচ্চতর দক্ষতা এবং টর্ক প্রদান. প্রতিটির সূক্ষ্মতা বোঝার জন্য ডিজাইন, পারফরম্যান্স ডেটা, খরচ এবং বাস্তব-বিশ্ব ব্যবহারের ক্ষেত্রে ঘনিষ্ঠভাবে নজর দেওয়া প্রয়োজন।
একটি উল্লম্ব মোটর কি এবং কেন ওরিয়েন্টেশন গুরুত্বপূর্ণ?
ক উল্লম্ব মোটর এটি কেবল একটি স্ট্যান্ডার্ড মোটর নয় যা তার পাশে চালু করা হয়েছে - এটি একটি সম্পূর্ণ উদ্দেশ্য-প্রকৌশলী মেশিন যা এর শ্যাফ্টকে নীচের দিকে নির্দেশ করে (বা কিছু কনফিগারেশনে উপরের দিকে) পরিচালনা করার জন্য ডিজাইন করা হয়েছে। অভিযোজন মৌলিকভাবে পরিবর্তন করে যে কীভাবে অভ্যন্তরীণ উপাদানগুলি মাধ্যাকর্ষণ, তৈলাক্তকরণ এবং থ্রাস্ট লোডগুলি পরিচালনা করে, অফ-দ্য-শেল্ফ অনুভূমিক মোটরগুলিকে অনুপযুক্ত বিকল্প হিসাবে তৈরি করে।
সবচেয়ে গুরুত্বপূর্ণ যান্ত্রিক পার্থক্য হল থ্রাস্ট বিয়ারিং ডিজাইন। ক উল্লম্ব মোটর , রটার অ্যাসেম্বলি — সংযুক্ত পাম্প শ্যাফ্ট, ইম্পেলার এবং এর উপরে থাকা যেকোনো তরল কলাম সহ — ক্রমাগত নিম্নগামী থ্রাস্ট প্রয়োগ করে। স্ট্যান্ডার্ড অনুভূমিক মোটর বিয়ারিং এই অক্ষীয় লোড শোষণ করার জন্য ইঞ্জিনিয়ার করা হয় না। উল্লম্ব মোটর তাই নিম্নগামী শক্তির হাজার হাজার পাউন্ডের জন্য রেট করা থ্রাস্ট বিয়ারিং অন্তর্ভুক্ত করে, সাধারণত কৌণিক যোগাযোগ বা টেপারড রোলার বিয়ারিং কনফিগারেশন ব্যবহার করে।
উল্লম্ব মোটর এর মূল নকশা বৈশিষ্ট্য
উল্লম্ব মোটরগুলি বেশ কয়েকটি বিশেষ নকশার বৈশিষ্ট্যগুলি ভাগ করে যা তাদের অনুভূমিক অংশগুলির থেকে আলাদা করে:
- খোঁচা বহন ক্ষমতা: বৃহৎ পাম্প-ড্রাইভ মোটরগুলিতে প্রায়শই 500 lbf থেকে 50,000 lbf পর্যন্ত রেট দেওয়া আপথ্রাস্ট এবং ডাউনথ্রাস্ট উভয় শক্তিকে পরিচালনা করার জন্য প্রকৌশলী।
- ঠালা খাদ বা কঠিন খাদ বিকল্প: ঠালা-শ্যাফ্ট উল্লম্ব মোটর পাম্প শ্যাফ্টকে মোটরের মধ্য দিয়ে যেতে দেয়, যা সংযোগ এবং সারিবদ্ধকরণকে সহজ করে। পৌরসভার জল এবং বর্জ্য জলের পাম্প স্টেশনগুলিতে এটি সবচেয়ে সাধারণ কনফিগারেশন।
- NEMক পি-বেস বা সি-ফেস মাউন্টিং ফ্ল্যাঞ্জ: স্ট্যান্ডার্ডাইজড ফ্ল্যাঞ্জগুলি মোটর বোল্টগুলিকে সরাসরি পাম্পের মাথায় নিশ্চিত করে, একটি পৃথক বেসপ্লেট বা কাপলিং গার্ডের প্রয়োজনীয়তা দূর করে।
- IP55 বা IP65 এনক্লোজার রেটিং: যেহেতু উল্লম্ব মোটরগুলি প্রায়শই বাইরে বা ভিজা পাম্পের গর্তে ইনস্টল করা হয়, উচ্চ-স্তরের প্রবেশ সুরক্ষা মানক।
- উন্নত বায়ুচলাচল: শীতল বায়ু অবশ্যই মাধ্যাকর্ষণ বিরুদ্ধে ঊর্ধ্বমুখী প্রবাহিত হবে; উল্লম্ব মোটরগুলি স্টেটরে হট স্পট রোধ করতে পুনরায় ডিজাইন করা ফ্যান অ্যাসেম্বলি এবং নালী পাথ বৈশিষ্ট্যযুক্ত।
উল্লম্ব মোটর সাধারণ অ্যাপ্লিকেশন
উল্লম্ব মোটর যেখানে একটি উল্লম্ব শ্যাফ্ট যান্ত্রিকভাবে প্রয়োজনীয় অ্যাপ্লিকেশনগুলিতে আধিপত্য বিস্তার করে:
- পৌরসভার জল সরবরাহের জন্য গভীর-ওয়েল টারবাইন পাম্প (বিদ্যুতের পরিসীমা: 5 HP থেকে 4,000 HP)
- এইচভিএসি সিস্টেমে কুলিং টাওয়ার ফ্যান এবং ইনডিউসড-ড্রাফ্ট ফ্যান
- শিল্প প্রক্রিয়া loops জন্য উল্লম্ব ইনলাইন পাম্প ড্রাইভার
- কৃষি খাতে সেচ পাম্পিং স্টেশন
- বিদ্যুৎ উৎপাদন সুবিধাগুলিতে কনডেনসেট এবং বয়লার ফিড পাম্প
একক ফেজ মোটর: আবাসিক এবং হালকা বাণিজ্যিক সেটিংসের ওয়ার্কহরস
ক একক ফেজ মোটর একক-ফেজ এসি পাওয়ারে চলে (উত্তর আমেরিকায় 120V বা 240V, বেশিরভাগ ইউরোপে 230V) এবং ভগ্নাংশ থেকে ছোট অখণ্ড হর্সপাওয়ার অ্যাপ্লিকেশনগুলির জন্য প্রভাবশালী পছন্দ - সাধারণত 5 HP এর নিচে। এর ব্যাপক ব্যবহার বাড়ি, খামার এবং ছোট ব্যবসায় একক-ফেজ পাওয়ারের সর্বজনীন প্রাপ্যতা থেকে উদ্ভূত হয়, উচ্চতর প্রকৌশল কর্মক্ষমতা থেকে নয়।
অপছন্দ তিন ফেজ মোটরs , ক একক ফেজ মোটর একা একক-ফেজ সরবরাহ থেকে স্ব-শুরু করা যায় না। একটি একক-ফেজ অল্টারনেটিং কারেন্ট একটি স্পন্দন তৈরি করে — ঘূর্ণায়মান না হয়ে — চৌম্বক ক্ষেত্র, যা নিজে থেকে কোনও নেট স্টার্টিং টর্ক প্রদান করে না। নির্মাতারা এটিকে অক্জিলিয়ারী স্টার্টিং মেকানিজম দিয়ে সমাধান করে, যা একক ফেজ মোটরগুলির প্রধান উপপ্রকারের জন্ম দেয়।
একক ফেজ মোটর প্রকার
- ক্যাপাসিটর-স্টার্ট ইন্ডাকশন-রান (CSIR): একটি স্টার্ট ক্যাপাসিটর (সাধারণত 100-400 µF) ব্যবহার করে অক্জিলিয়ারী উইন্ডিংয়ে একটি ফেজ শিফট তৈরি করতে, যা কম্প্রেসার এবং পাম্পের জন্য যথেষ্ট স্টার্টিং টর্ক (ফুল-লোড টর্কের 200-350%) তৈরি করে। মোটর রেট করা গতির ~75% এ পৌঁছালে ক্যাপাসিটরটি একটি সেন্ট্রিফিউগাল সুইচ দ্বারা সংযোগ বিচ্ছিন্ন হয়ে যায়।
- ক্যাপাসিটর-স্টার্ট ক্যাপাসিটর-রান (CSCR): কdds a run capacitor to maintain a near-two-phase condition during operation, improving power factor and efficiency by 5–10% compared to CSIR motors. Common in air conditioners and refrigerators.
- স্প্লিট-ফেজ (প্রতিরোধ-শুরু): অক্জিলিয়ারী ওয়াইন্ডিং এর প্রতিরোধ ক্ষমতা বেশি এবং প্রধান ওয়াইন্ডিং এর তুলনায় কম ইন্ডাকট্যান্স রয়েছে, যা একটি পরিমিত ফেজ ডিসপ্লেসমেন্ট তৈরি করে। স্টার্টিং টর্ক কম (100-175% FLT) এবং স্টার্টিং কারেন্ট বেশি (600-800% FLT)। ফ্যান, ব্লোয়ার এবং সহজে শুরু হওয়া লোড সহ ছোট যন্ত্রপাতির জন্য উপযুক্ত।
- স্থায়ী স্প্লিট ক্যাপাসিটর (PSC): ক single run capacitor remains in circuit at all times. This design produces low starting torque but operates quietly and efficiently, making it the first choice for direct-drive HVAC fan motors and small circulators.
- ছায়াযুক্ত মেরু মোটর: সবচেয়ে সহজ এবং কম ব্যয়বহুল একক ফেজ মোটর; শেডিং কয়েল প্রতিটি মেরুতে একটি বিলম্বিত চৌম্বকীয় প্রবাহ তৈরি করে। খুব কম স্টার্টিং টর্ক এবং দক্ষতা (15-35%)। লাইট-ডিউটি অ্যাপ্লিকেশনগুলিতে ব্যবহৃত হয়: ছোট ফ্যান, ডেস্ক ফ্যান, যন্ত্রপাতি।
থ্রি ফেজ মোটর: শিল্প শক্তির মেরুদণ্ড
দ তিন ফেজ মোটর শিল্প ব্যবহারের জন্য সবচেয়ে দক্ষ, নির্ভরযোগ্য এবং খরচ-কার্যকর বৈদ্যুতিক মোটর প্রকার। এটি স্ব-শুরু, মসৃণ অবিচ্ছিন্ন টর্ক তৈরি করে এবং আধুনিক প্রিমিয়াম-দক্ষতা ডিজাইনে 92-97% পূর্ণ-লোড দক্ষতা অর্জন করে — উল্লেখযোগ্যভাবে ভালো পারফরম্যান্স একক ফেজ মোটর একই পাওয়ার রেটিং এর।
থ্রি-ফেজ এসি পাওয়ার তিনটি ওভারল্যাপিং ভোল্টেজ ওয়েভফর্ম সরবরাহ করে, প্রতিটি 120° দ্বারা অফসেট করে। একটি স্টেটর windings প্রয়োগ করা হলে তিন ফেজ মোটর , তারা একটি ক্রমাগত ঘূর্ণায়মান চৌম্বক ক্ষেত্র তৈরি করে যা একটি রটার কারেন্টকে প্ররোচিত করে এবং টর্ক তৈরি করে — কোনো সহায়ক স্টার্টিং উইন্ডিং, ক্যাপাসিটর বা কেন্দ্রাতিগ সুইচ ছাড়াই। এই সরলতা সরাসরি অনুবাদ করে কম উৎপাদন খরচ, কম রক্ষণাবেক্ষণ, এবং দীর্ঘ পরিষেবা জীবন।
কেন থ্রি ফেজ মোটর শিল্পে আধিপত্য বিস্তার করে
- উচ্চতর দক্ষতা: IE3 (প্রিমিয়াম এফিসিয়েন্সি) এবং IE4 (সুপার প্রিমিয়াম এফিসিয়েন্সি) তিন ফেজ মোটর 30 HP-এ 95% এর উপরে ফুল-লোড দক্ষতা অর্জন করে, তুলনামূলক একক ফেজ ডিজাইনের জন্য 85-90%।
- শক্তি ঘনত্ব: ক three phase motor produces 150% more power output per kilogram of copper and iron compared to an equivalent single phase motor.
- মসৃণ টর্ক ডেলিভারি: থ্রি-ফেজ পাওয়ার ধ্রুবক তাত্ক্ষণিক শক্তি উৎপন্ন করে, একক-ফেজ সিস্টেমে উপস্থিত টর্ক স্পন্দনগুলিকে দূর করে (যা প্রতি চক্রে দুইবার শীর্ষে থাকে)। এটি চালিত সরঞ্জামগুলিতে কম্পন, শব্দ এবং যান্ত্রিক চাপ হ্রাস করে।
- প্রশস্ত শক্তি পরিসীমা: কvailable from fractional HP to 50,000 HP, making তিন ফেজ মোটরs শিল্প অপারেশন প্রতিটি স্কেল জন্য উপযুক্ত.
- সহজ গতি নিয়ন্ত্রণ: ভেরিয়েবল ফ্রিকোয়েন্সি ড্রাইভ (VFDs) তিন ফেজ ইন্ডাকশন মোটরের সাথে নির্বিঘ্নে জোড়া দেয়, যা পাম্প, ফ্যান এবং কম্প্রেসারের মত পরিবর্তনশীল-লোড অ্যাপ্লিকেশনগুলিতে 20-60% শক্তি সঞ্চয় করতে সক্ষম করে।

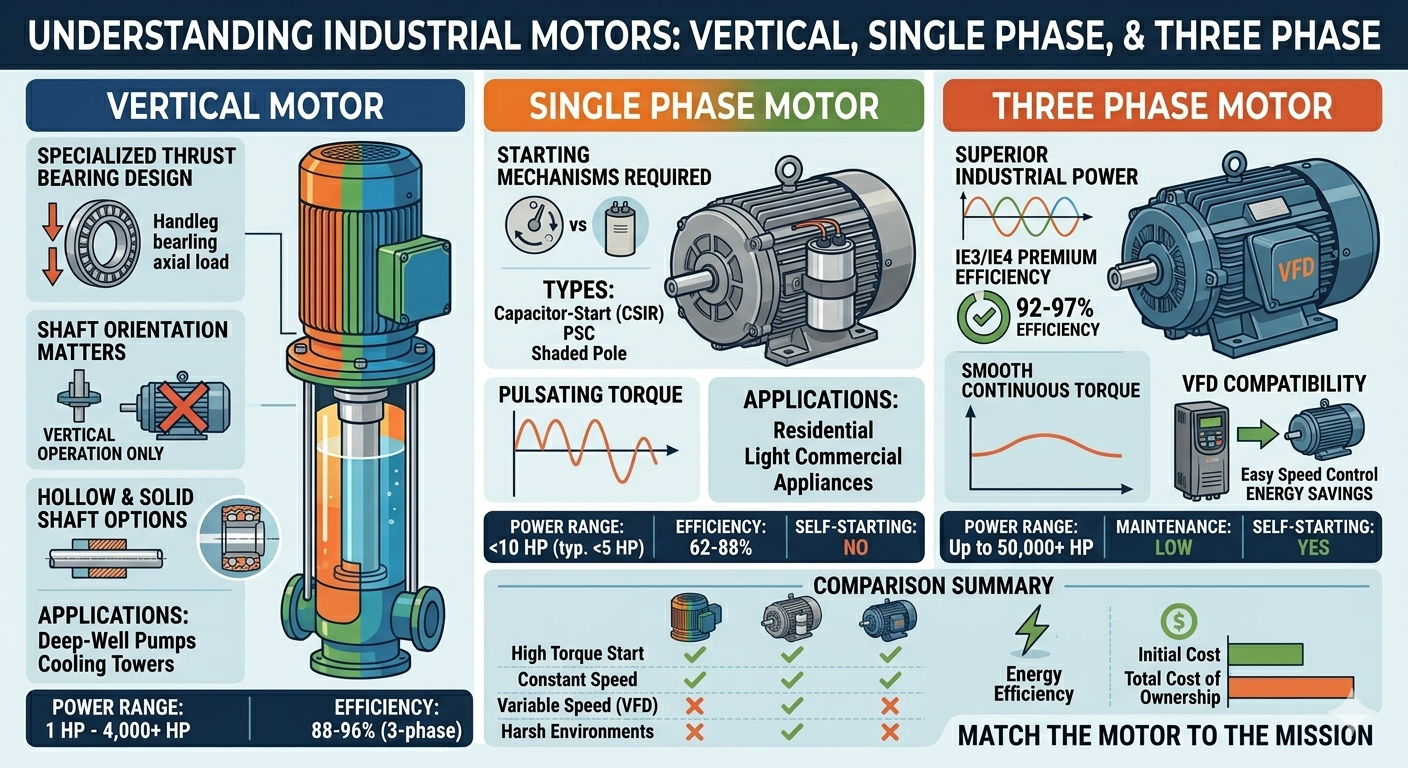

ব্যাপক তুলনা: উল্লম্ব মোটর বনাম সিঙ্গেল ফেজ মোটর বনাম তিন ফেজ মোটর
দ table below provides a direct side-by-side comparison across the most important selection criteria:
| প্যারামিটার | উল্লম্ব মোটর | একক ফেজ মোটর | থ্রি ফেজ মোটর |
|---|---|---|---|
| মাউন্টিং ওরিয়েন্টেশন | উল্লম্ব (খাদ-নিচে বা খাদ-আপ) | অনুভূমিক (সাধারণত) | অনুভূমিক বা উল্লম্ব |
| পাওয়ার সাপ্লাই | 1-ফেজ বা 3-ফেজ | একক-ফেজ (120V/240V) | তিন-ফেজ (208–690V) |
| সাধারণ শক্তি পরিসীমা | 1 HP - 4,000 HP | 1/20 HP - 10 HP | 0.25 HP - 50,000 HP |
| সম্পূর্ণ লোড দক্ষতা | 88-96% (3-ফেজ সংস্করণ) | 62-88% | 85-97% |
| স্ব-শুরু | হ্যাঁ (3-ফেজ সরবরাহ সহ) | না (শুরুতে সহায়তা প্রয়োজন) | হ্যাঁ |
| টর্ক মসৃণতা | মসৃণ (3-ফেজ) | স্পন্দনশীল | মসৃণ (ধ্রুবক) |
| থ্রাস্ট বিয়ারিং | বিশেষ ভারী-শুল্ক | স্ট্যান্ডার্ড রেডিয়াল | স্ট্যান্ডার্ড রেডিয়াল |
| ভিএফডি সামঞ্জস্য | হ্যাঁ (3-phase version) | সীমিত / প্রস্তাবিত নয় | চমৎকার |
| রক্ষণাবেক্ষণ জটিলতা | মাঝারি-উচ্চ | নিম্ন-মধ্যম | কম |
| প্রাথমিক খরচ (আপেক্ষিক) | উচ্চ | কম | মাঝারি |
| প্রাথমিক অ্যাপ্লিকেশন | গভীর-কূপ পাম্প, কুলিং টাওয়ার | কppliances, small HVAC, tools | শিল্প, কম্প্রেসার, পরিবাহক |
সারণী 1: 11টি মূল নির্বাচনের মানদণ্ডে উল্লম্ব মোটর, একক ফেজ মোটর এবং তিন ফেজ মোটরের পাশাপাশি প্রযুক্তিগত এবং বাণিজ্যিক তুলনা।
শক্তি খরচ এবং মালিকানার মোট খরচ: সংখ্যা গল্প বলুন
মোটর প্রকারের মধ্যে দক্ষতা পার্থক্য সরাসরি অপারেটিং খরচে অনুবাদ করে। একটি বাস্তব-বিশ্বের উদাহরণ বিবেচনা করুন: একটি 5 HP (3.73 kW) পাম্প মোটর $0.12/kWh বিদ্যুতের হারে প্রতি বছর 6,000 ঘন্টা চলে।
| মোটর প্রকার | দক্ষতা (%) | ইনপুট পাওয়ার (কিলোওয়াট) | কnnual Energy (kWh) | কnnual Cost (USD) |
|---|---|---|---|---|
| একক ফেজ মোটর (CSIR) | 82% | 4.55 | 27,300 | $3,276 |
| থ্রি ফেজ মোটর (IE2) | 90% | 4.14 | 24,840 | $2,981 |
| থ্রি ফেজ মোটর (IE3) | 93.6% | 3.99 | 23,940 | $2,873 |
সারণি 2: $0.12/kWh এ 6,000 ঘন্টা/বছর চলমান একটি 5 HP পাম্প মোটরের জন্য বার্ষিক শক্তি খরচের তুলনা। IE3 থ্রি ফেজ মোটর একটি তুলনীয় সিঙ্গেল ফেজ মোটরের তুলনায় $403/বছর সাশ্রয় করে।
10 বছরের বেশি পরিষেবা জীবন, একটি একক ফেজ মোটর থেকে একটি IE3 এ স্যুইচ করা তিন ফেজ মোটর প্রায় সঞ্চয় করে শুধুমাত্র বিদ্যুতে $4,030 — এই আকার পরিসরে অনেক মোটরের ক্রয় মূল্যের চেয়ে বেশি। এই ধরনের 50টি মোটর সহ একটি সুবিধায় স্কেল করা হলে, বার্ষিক সঞ্চয় $20,000 ছাড়িয়ে যায়।
কিভাবে সঠিক মোটর নির্বাচন করবেন: একটি ব্যবহারিক সিদ্ধান্ত ফ্রেমওয়ার্ক
দ correct motor selection depends on four primary variables: power supply availability, mechanical interface requirements, load characteristics, and total cost of ownership over the intended service life.
ধাপ 1: উপলব্ধ পাওয়ার সাপ্লাই মূল্যায়ন করুন
যদি ইনস্টলেশন সাইটে শুধুমাত্র একক-ফেজ শক্তি থাকে (বাসস্থান, গ্রামীণ খামার এবং ছোট খুচরা ইউনিটগুলিতে সাধারণ), একটি একক ফেজ মোটর প্রায়ই ব্যয়বহুল অবকাঠামো আপগ্রেড ছাড়াই একমাত্র কার্যকর বিকল্প। যদি তিন-ফেজ পাওয়ার পাওয়া যায় - যেমনটি সাধারণত কারখানা, বাণিজ্যিক ভবন এবং পৌরসভার সুবিধাগুলিতে থাকে - একটি তিন ফেজ মোটর 1 HP এর উপরে যেকোন লোডের জন্য ডিফল্ট পছন্দ হওয়া উচিত, ভাল দক্ষতা এবং কম দীর্ঘমেয়াদী খরচ সরবরাহ করে।
ধাপ 2: শ্যাফ্ট ওরিয়েন্টেশন প্রয়োজনীয়তা নির্ধারণ করুন
যদি চালিত যন্ত্রপাতি (পাম্প, পাখা, আন্দোলনকারী) একটি উল্লম্ব খাদ প্রয়োজন, একটি উদ্দেশ্য-নির্মিত উল্লম্ব মোটর বাধ্যতামূলক। একটি উল্লম্ব অভিযোজনে একটি আদর্শ অনুভূমিক মোটর ব্যবহার করার চেষ্টা করা ওয়্যারেন্টি বাতিল করে, তৈলাক্তকরণের সাথে আপস করে এবং নাটকীয়ভাবে পরিষেবা জীবনকে ছোট করে। একটি অনুভূমিক মোটরে বিয়ারিং অয়েল বাথ উল্লম্ব অপারেশনের জন্য ক্যালিব্রেট করা হয় না — তেল নীচে পুল করে এবং উপরের বিয়ারিংকে ক্ষুধার্ত করে।
ধাপ 3: বৈশিষ্ট্য লোড করার জন্য মোটর মিল করুন
- উচ্চ শুরু টর্ক লোড (কম্প্রেসার, ভারী বোঝা সহ পরিবাহক): ব্যবহার করুন a তিন ফেজ মোটর ডিজাইন বি বা ডিজাইন সি টর্ক বৈশিষ্ট্য, বা একটি CSIR সহ একক ফেজ মোটর যদি শুধুমাত্র একক-ফেজ পাওয়ার পাওয়া যায়।
- পরিবর্তনশীল গতি লোড (পাম্প, ফ্যান, ব্লোয়ার): A তিন ফেজ মোটর একটি VFD এর সাথে জুড়ি দেওয়া হল সর্বোত্তম সমাধান। একক ফেজ VFD বিদ্যমান কিন্তু কম দক্ষ এবং কম নির্ভরযোগ্য।
- ক্রমাগত 24/7 অপারেশন: কlways prioritize IE3 or higher তিন ফেজ মোটরs ; শক্তি সঞ্চয় 12-24 মাসের মধ্যে প্রিমিয়াম মূল্যকে সমর্থন করে।
- বিরতিহীন ডিউটি চক্র (ছোট যন্ত্রপাতি, পাওয়ার টুলস): A একক ফেজ মোটর পর্যাপ্ত এবং আরো অর্থনৈতিক.
ইনস্টলেশন এবং রক্ষণাবেক্ষণ বিবেচনা
উল্লম্ব মোটর ইনস্টলেশন সেরা অভ্যাস
একটি সঠিক ইনস্টলেশন উল্লম্ব মোটর রেটেড সার্ভিস লাইফ অর্জনের জন্য গুরুত্বপূর্ণ। মূল পদক্ষেপ অন্তর্ভুক্ত:
- পাম্প ডিসচার্জ হেড মোটরের ওজন এবং থ্রাস্ট লোডের জন্য রেট করা হয়েছে তা যাচাই করুন।
- স্টার্টআপের আগে প্রস্তুতকারকের স্পেসিফিকেশন শীট অনুযায়ী থ্রাস্ট বিয়ারিং প্রিলোড সেটিংস পরীক্ষা করুন।
- সমস্ত মাউন্টিং বোল্টে একটি ক্যালিব্রেটেড টর্ক রেঞ্চ ব্যবহার করুন; অসম ফ্ল্যাঞ্জ বসার কারণে কম্পন এবং বিয়ারিং মিসলাইনমেন্ট হয়।
- গ্রীস লুব্রিকেটেড বিয়ারিং 2,000-4,000-ঘন্টা ব্যবধানে পুনরায় গ্রীস করা উচিত; তেল-লুব্রিকেটেড ডিজাইনের জন্য ত্রৈমাসিক তেলের স্তর পরীক্ষা করা প্রয়োজন।
- একটি বেসলাইন স্থাপনের জন্য কমিশনিংয়ের সময় কম্পন বিশ্লেষণ করুন — বিয়ারিং হাউজিং ওয়ারেন্ট তদন্তে 0.1 ইঞ্চি/সেকেন্ডের (বেগ) উপরে যে কোনও রিডিং।
একক ফেজ মোটর রক্ষণাবেক্ষণ টিপস
দ centrifugal switch and capacitors in a একক ফেজ মোটর প্রাথমিক ব্যর্থতা পয়েন্ট. রক্ষণাবেক্ষণের রুটিনে অন্তর্ভুক্ত হওয়া উচিত:
- পরিধান এবং কার্বন জমার জন্য বার্ষিক কেন্দ্রাতিগ সুইচ পরিচিতিগুলি পরিদর্শন করুন; পিটিং 0.5 মিমি গভীরতা অতিক্রম করলে প্রতিস্থাপন করুন।
- একটি ক্যাপাসিট্যান্স মিটার দিয়ে ক্যাপাসিটারগুলি পরীক্ষা করুন এবং চালান; ক্যাপাসিট্যান্স 10% এর বেশি হলে রেট করা মানের নিচে প্রতিস্থাপন করুন।
- অপারেটিং তাপমাত্রা নিরীক্ষণ — a একক ফেজ মোটর চলমান গরম (130 ডিগ্রি সেন্টিগ্রেডের ক্লাস B নিরোধক সীমার উপরে) ওভারলোডিং, দুর্বল বায়ুচলাচল, বা একটি ব্যর্থ ক্যাপাসিটর নির্দেশ করে।
তিন ফেজ মোটর রক্ষণাবেক্ষণ টিপস
দ inherent simplicity of a তিন ফেজ মোটর মানে রক্ষণাবেক্ষণ প্রাথমিকভাবে প্রতিরোধমূলক:
- প্রতি বছর অন্তরণ প্রতিরোধের (মেগার) পরীক্ষা করা; একটি সুস্থ মোটর 1,000V ডিসিতে 100 MΩ এর উপরে পড়া উচিত।
- মোটর টার্মিনালে ফেজ ভারসাম্য পরীক্ষা করুন — ভোল্টেজের ভারসাম্যহীনতা 1%-এর বেশি হলে মোটর গরম করার ক্ষেত্রে একটি অসামঞ্জস্যপূর্ণ 6-10% বৃদ্ধি ঘটায়।
- প্রস্তুতকারকের সময়সূচী প্রতি বিয়ারিং লুব্রিকেট; ওভার গ্রিজিং আন্ডার গ্রিজিং এর মতই ক্ষতিকর।
- প্রতিটি পরিষেবা ব্যবধানে একটি ক্ল্যাম্প মিটার দিয়ে মোটর কারেন্ট নিরীক্ষণ করুন; ক্রমান্বয়ে কারেন্ট বৃদ্ধি প্রায়শই সম্পূর্ণ ব্যর্থতার আগে পরিধান বা ঘূর্ণায়মান অবনতির সংকেত দেয়।
প্রায়শই জিজ্ঞাসিত প্রশ্ন (FAQ)
প্রশ্ন 1: একটি উল্লম্ব মোটর অনুভূমিকভাবে ব্যবহার করা যেতে পারে?
নং এ উল্লম্ব মোটর অনুভূমিক অবস্থানে কখনই পরিচালনা করা উচিত নয়। এর ভারবহন ব্যবস্থা, তৈলাক্তকরণ জলাধার এবং শীতল বায়ুপ্রবাহ সবই উল্লম্ব অপারেশনের জন্য ডিজাইন করা হয়েছে। এটিকে অনুভূমিকভাবে চালানোর ফলে দ্রুত ভারবহন ব্যর্থতা, তেল ফুটো, এবং অপারেশনের কয়েক ঘন্টা বা দিনের মধ্যে অতিরিক্ত গরম হবে।
প্রশ্ন 2: একটি সিঙ্গেল ফেজ মোটর কি তিন ফেজ পাওয়ারে চালানোর জন্য রূপান্তরিত হতে পারে?
সরাসরি না। ক একক ফেজ মোটর এক পর্যায়ে জন্য ডিজাইন windings আছে. যাইহোক, একটি ফেজ কনভার্টার (ঘূর্ণমান বা স্ট্যাটিক) একটি একক-ফেজ সরবরাহ থেকে তিন-ফেজ শক্তি উৎপন্ন করতে পারে, তিন ফেজ মোটর যেখানে শুধুমাত্র একক-ফেজ পাওয়ার পাওয়া যায় সেখানে কাজ করার জন্য - বিপরীতের চেয়ে আরও বাস্তব সমাধান।
প্রশ্ন 3: কেন তিন ফেজ মোটর একক ফেজ মোটর থেকে দীর্ঘস্থায়ী হয়?
তিন ফেজ মোটর কোন ক্যাপাসিটর, স্টার্টিং সুইচ বা অক্জিলিয়ারী উইন্ডিং নেই — যে উপাদানগুলি সাধারণত ব্যর্থ হয় একক ফেজ মোটরs . মসৃণ, অবিচ্ছিন্ন ঘূর্ণন সঁচারক বল এছাড়াও bearings এবং windings উপর যান্ত্রিক চাপ কমায়. একটি ভাল রক্ষণাবেক্ষণ তিন ফেজ মোটর 20-30 বছরের জন্য নির্ভরযোগ্যভাবে কাজ করতে পারে, 10-15 বছরের তুলনায় অনুরূপ অবস্থার অধীনে তুলনীয় একক ফেজ ইউনিটের জন্য।
Q4: একটি উল্লম্ব মোটরে "ফাঁপা খাদ" বলতে কী বোঝায়?
ক hollow-shaft উল্লম্ব মোটর একটি খোলা কেন্দ্র বোর সহ একটি টিউবুলার রটার শ্যাফ্ট রয়েছে যা পাম্প কলাম শ্যাফ্টটিকে মোটরের মধ্য দিয়ে সম্পূর্ণভাবে যেতে দেয়। পাম্প শ্যাফ্টটি মোটরের উপরে একটি সামঞ্জস্যযোগ্য হেড নাটের মাধ্যমে মোটর রটারে সুরক্ষিত করা হয়, একটি বহিরাগত শ্যাফ্ট কাপলিং এর প্রয়োজনীয়তা দূর করে। এই নকশাটি প্রান্তিককরণ সহজ করে এবং পাম্প-মোটর সমাবেশের সামগ্রিক উচ্চতা হ্রাস করে।
প্রশ্ন 5: একটি একক ফেজ মোটর একটি ভাল পাম্পের জন্য উপযুক্ত?
অগভীর-ওয়েল জেট পাম্প এবং ছোট সাবমারসিবলের জন্য (1.5 HP এর নিচে), ক একক ফেজ মোটর সাধারণত ব্যবহার করা হয় এবং পুরোপুরি পর্যাপ্ত। গভীর-ওয়েল টারবাইন পাম্পের জন্য যার জন্য 5 HP-এর বেশি প্রয়োজন — অথবা বাণিজ্যিক বা পৌরসভার সেটিংয়ে যে কোনও পাম্পের জন্য — একটি উল্লম্ব মোটর সঙ্গে a তিন ফেজ মোটর ড্রাইভ সিস্টেম দৃঢ়ভাবে নির্ভরযোগ্যতা এবং শক্তি দক্ষতার জন্য সুপারিশ করা হয়.
প্রশ্ন 6: মোটর স্পেসিফিকেশনে পরিষেবা ফ্যাক্টর কী, এবং এটি কি মোটর প্রকারের মধ্যে পার্থক্য করে?
সার্ভিস ফ্যাক্টর (SF) হল একটি গুণক যা নির্দেশ করে যে নেমপ্লেট শক্তির উপরে একটি মোটর ক্ষতি ছাড়াই ক্রমাগত কাজ করতে পারে। অধিকাংশ একক ফেজ মোটরs স্ট্যান্ডার্ড অবস্থায় 1.25-1.35 এর একটি SF বহন করুন তিন ফেজ মোটরs সাধারণত SF 1.15 রেট করা হয়। উল্লম্ব মোটর পাম্প পরিষেবার জন্য সাধারণত SF 1.0 থেকে 1.15-এ নির্দিষ্ট করা হয়, কারণ তাদের থ্রাস্ট বিয়ারিংগুলি রেট করা লোডের জন্য সঠিকভাবে মাপ করা হয় এবং কম যান্ত্রিক মার্জিন ছেড়ে যায়।
উপসংহার: মোটরকে মিশনের সাথে মিলিয়ে নিন
দre is no universally "best" motor — only the right motor for a specific application. A উল্লম্ব মোটর যখন একটি উল্লম্ব খাদ ইন্টারফেস প্রয়োজন হয় শুধুমাত্র সঠিক পছন্দ; কোন পরিমান ইঞ্জিনিয়ারিং ওয়ার্কআউন্ডস একটি অনুভূমিক মোটরকে নিরাপদ বিকল্প করে তোলে। ক একক ফেজ মোটর যেখানে শুধুমাত্র একক-ফেজ পাওয়ার পাওয়া যায় সেখানে কম-পাওয়ার অ্যাপ্লিকেশনের জন্য ব্যবহারিক এবং সাশ্রয়ী সমাধান হিসাবে রয়ে গেছে। এবং ক তিন ফেজ মোটর কার্যত প্রতিটি শিল্প, বাণিজ্যিক, এবং ভারী-শুল্ক অ্যাপ্লিকেশনের জন্য সর্বোত্তম পছন্দ যেখানে তিন-ফেজ পাওয়ার অ্যাক্সেসযোগ্য — উচ্চতর দক্ষতা, দীর্ঘায়ু, মসৃণ টর্ক এবং নির্বিঘ্ন VFD একীকরণের প্রস্তাব।
দ data is clear: over a 10-year operating horizon, the higher upfront cost of a premium-efficiency তিন ফেজ মোটর শক্তি সঞ্চয় উপর অনেক বার পুনরুদ্ধার করা হয়. অপারেটিং খরচ এবং কার্বন ফুটপ্রিন্ট একই সাথে কমাতে, বার্ধক্য আপগ্রেড করার সুবিধার জন্য একক ফেজ মোটর IE3 থেকে তিন ফেজ মোটরs — যেখানে পাওয়ার অবকাঠামো অনুমতি দেয় — শিল্প শক্তি ব্যবস্থাপনায় উপলব্ধ সর্বোচ্চ-আরওআই বিনিয়োগগুলির মধ্যে একটি৷
